Усилитель мощности УМ2021-100

Усилитель мощности УМ2021-100 обеспечивает усиление СВЧ-сигналов S-диапазона.

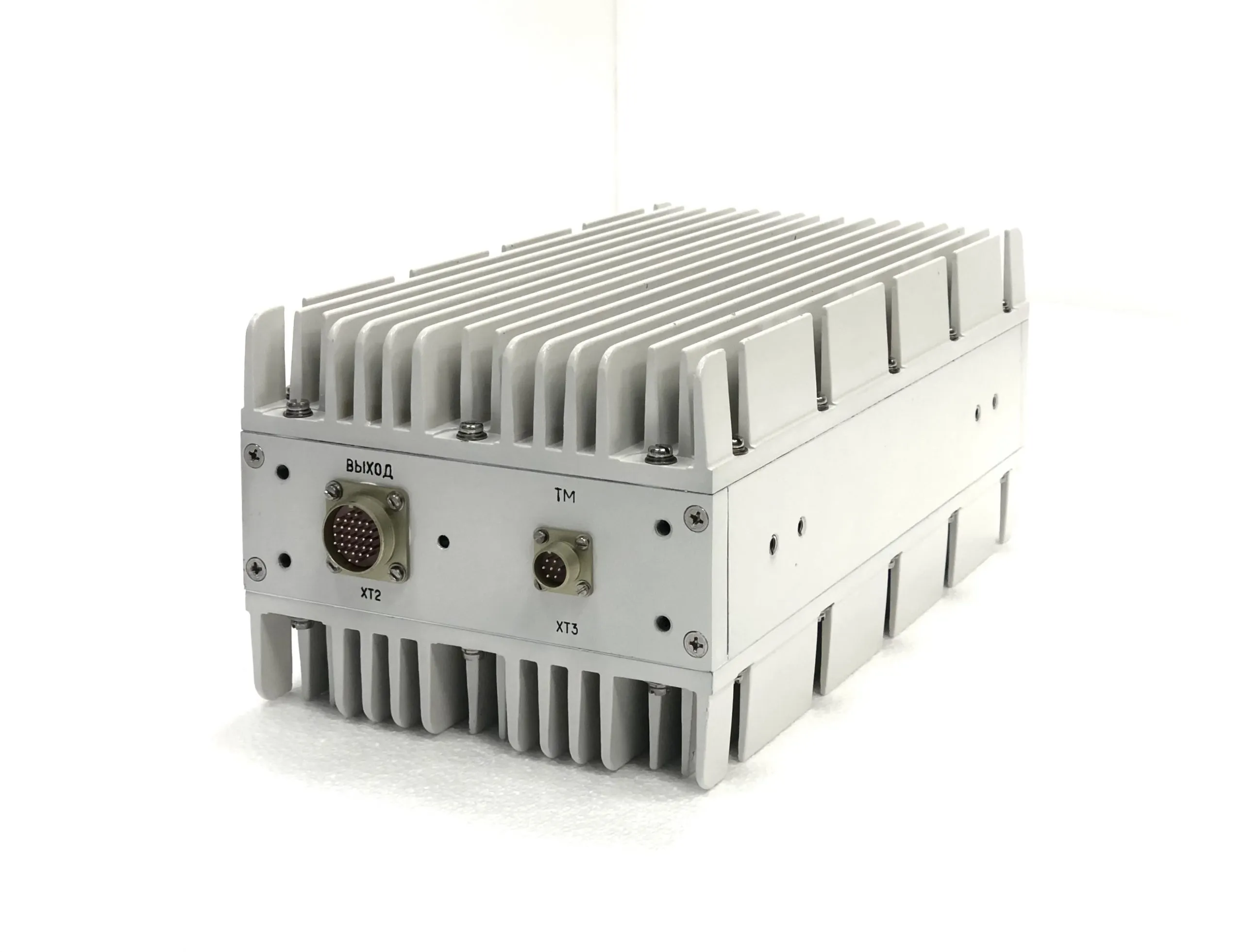

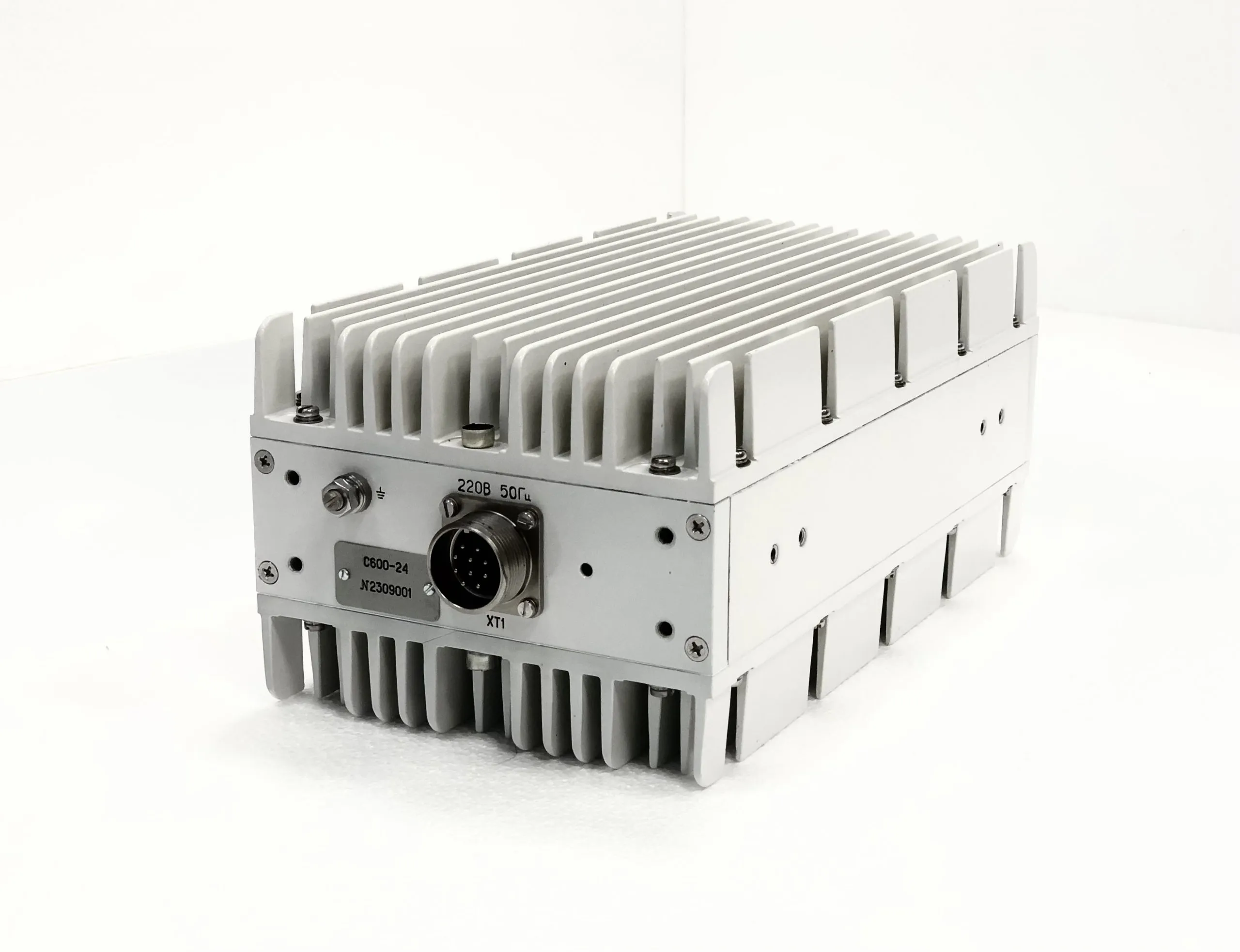

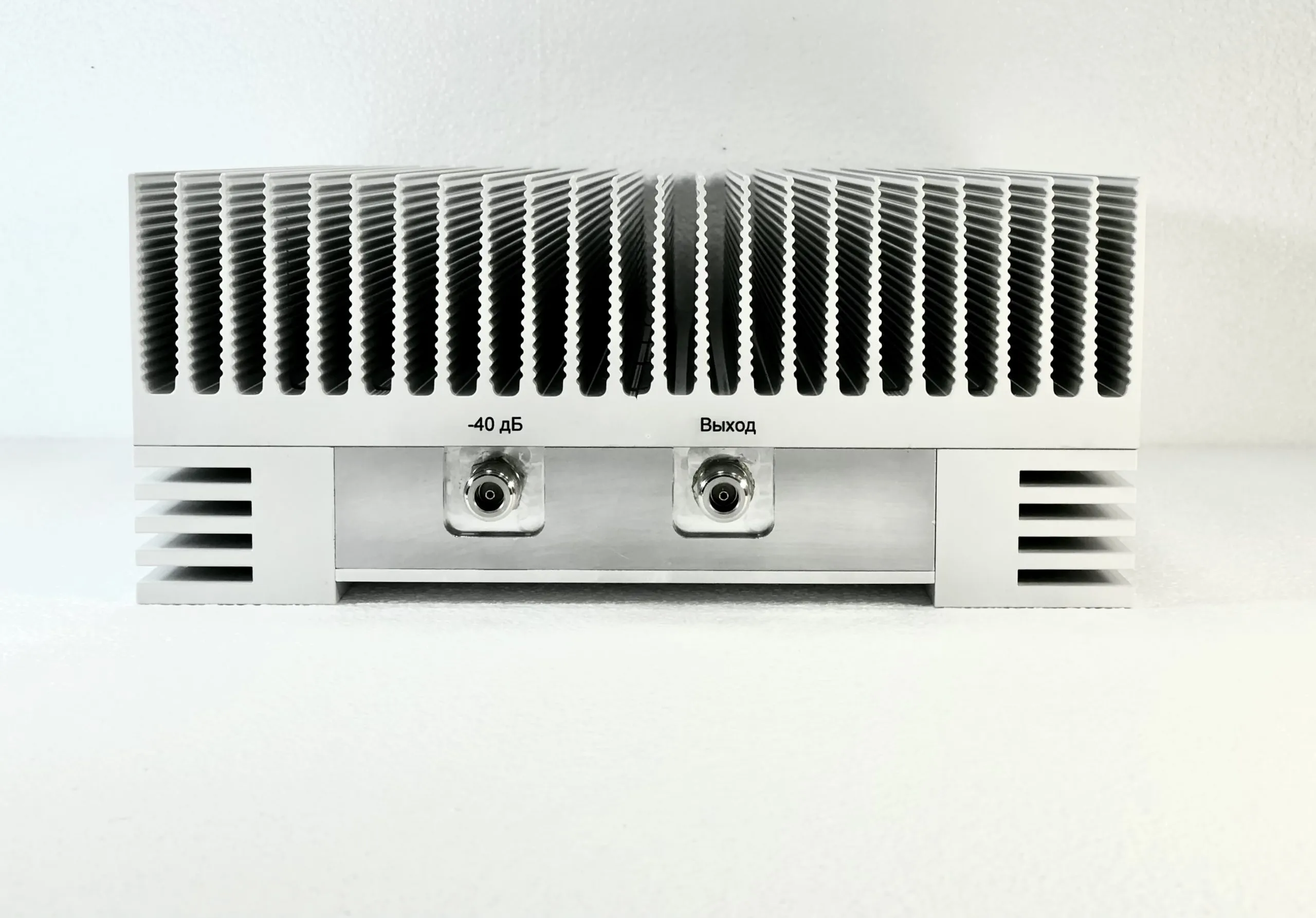

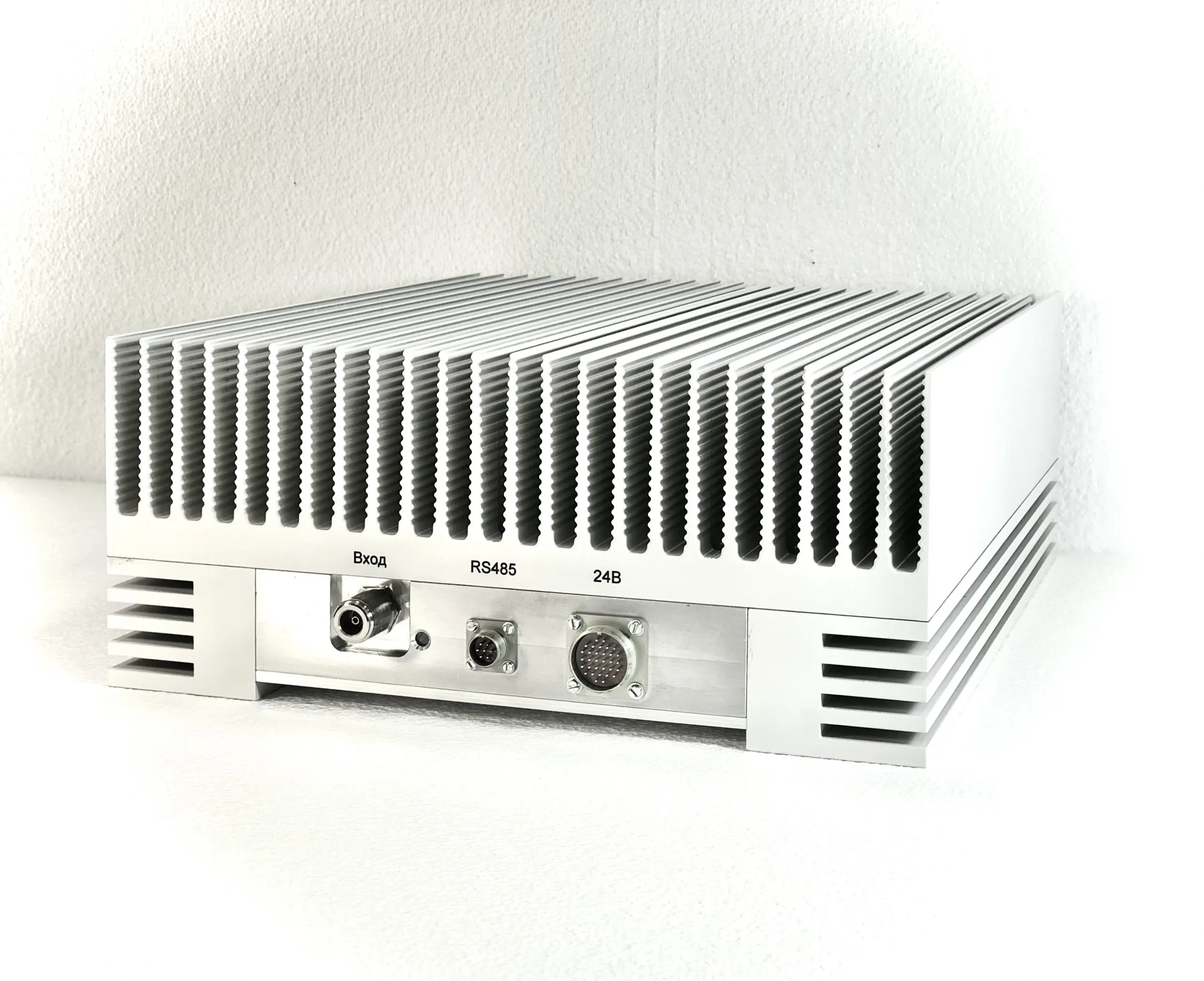

Конструкция усилителя мощности реализована в двух влагозащищенных корпусах внешнего исполнения, степень защиты IP65 ГОСТ 14254-96. Питание изделия осуществляется от переменного тока напряжением 220 В и частотой 50 Гц поступающего на вход сетевого источника питания С600-24. С выхода С600-24 постоянное стабилизированное напряжение 24 В подается через кабель питания К011 на блок усилителя мощности УМ2021-100. СВЧ-сигнал S-диапазона подается на разъем N-типа блока усилителя мощности. Усиленный СВЧ-сигнал поступает на выходной разъем N-типа. Выход блока усилителя мощности имеет встроенную защиту от режима ХХ и КЗ. Дополнительно реализован контрольный выход “- 40 дБ” (разъем N-типа). Обмен сигналами управления и телеметрии осуществляется через разъем РСГ7ТВ по интерфейсу RS485 modbus. Светодиод, расположенный в области входного разъема, отображает состояния усилителя мощности: - Зеленый - блок выключен, поступает напряжение питания; - Красный (слабый) - блок включен, выходная мощность менее 1 Вт; - Красный (средний) - блок включен, выходная мощность от 1 до 50 Вт; - Красный (яркий) - блок включен, выходная мощность более 50 Вт; - Оранжевый (мерцает) - авария. Масса изделий: УМ2021-100 - 18,5 кг, С600-24 - 6,7 кг, K011 - 0,3 кг.

Условия поставки: под заказ - 16 недель с момента авансирования.
