Резервированный усилитель мощности УМ2021-100Р

Резервированный усилитель мощности УМ2021-100Р обеспечивает усиление СВЧ-сигналов S-диапазона.

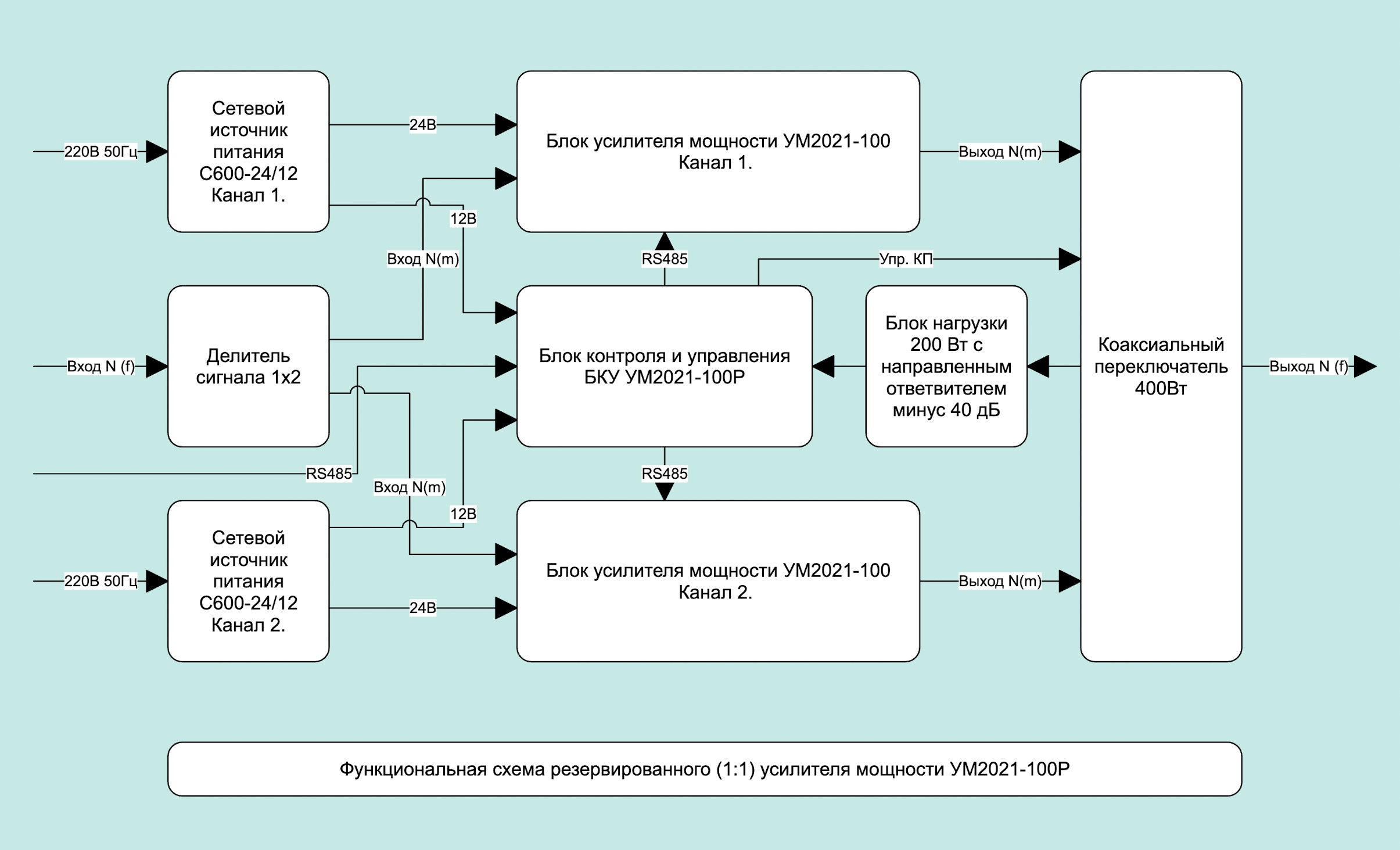

Конструкция составных частей резервированного усилителя мощности реализована во влагозащищенных корпусах внешнего исполнения, степень защиты IP65 ГОСТ 14254-96. Питание изделия осуществляется от переменного тока напряжением 220 В и частотой 50 Гц поступающего на входы сетевых источников питания С600-24/12. С выходов С600-24/12 постоянное стабилизированное напряжение 24 В подается через кабель питания К011 на блоки усилителя мощности УМ2021-100, а также 12 В на блок контроля и управления БКУ. Входной СВЧ-сигнал S-диапазона подается на разъем N-типа блока делителя 1х2, далее разделятся на входы усилителей мощности 1-го и 2-го каналов. Усиленный СВЧ-сигнал работающего канала поступает на выходной разъем N-типа и через коаксиальный переключатель поступает на облучатель антенны. Выходы блоков усилителей мощности имеют встроенную защиту от режима ХХ и КЗ. Дополнительно реализована возможность контроля трактов усиления с помощью блока нагрузки с направленным ответителем «- 40 дБ». Блок БКУ содержит детектор входной мощности с возможностью передачи уровня сигнала по RS485. Обмен сигналами управления и телеметрии осуществляется через разъем РСГ7ТВ по интерфейсу RS485 modbus. Светодиоды, расположенные в области входных разъемов, отображают состояния усилителей мощности: — Зеленый — блок выключен, поступает напряжение питания; — Красный (слабый) — блок включен, выходная мощность менее 1 Вт; — Красный (средний) — блок включен, выходная мощность от 1 до 50 Вт; — Красный (яркий) — блок включен, выходная мощность более 50 Вт; — Оранжевый (мерцает) — авария. Масса изделий: УМ2021-100 — 18,5 кг, С600-24/12 — 6,7 кг, БКУ — 3,0 кг, БНО с ПК — 6,0 кг, K011 — 0,3 кг.

Условия поставки: под заказ — 8 месяцев с момента авансирования.
