Усилитель мощности УМ2424-60

Усилитель мощности УМ2424-60 обеспечивает усиление СВЧ-сигналов S-диапазона.

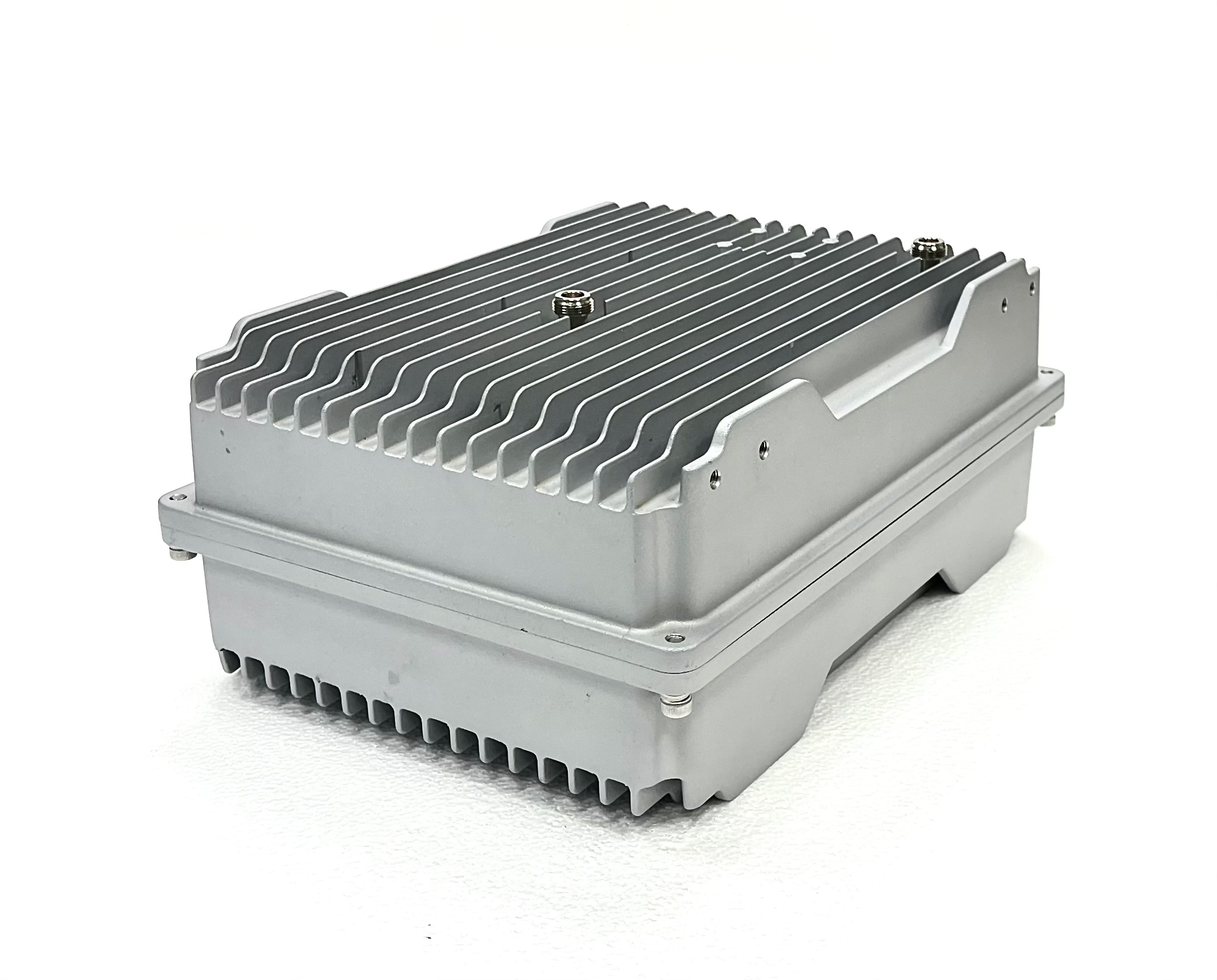

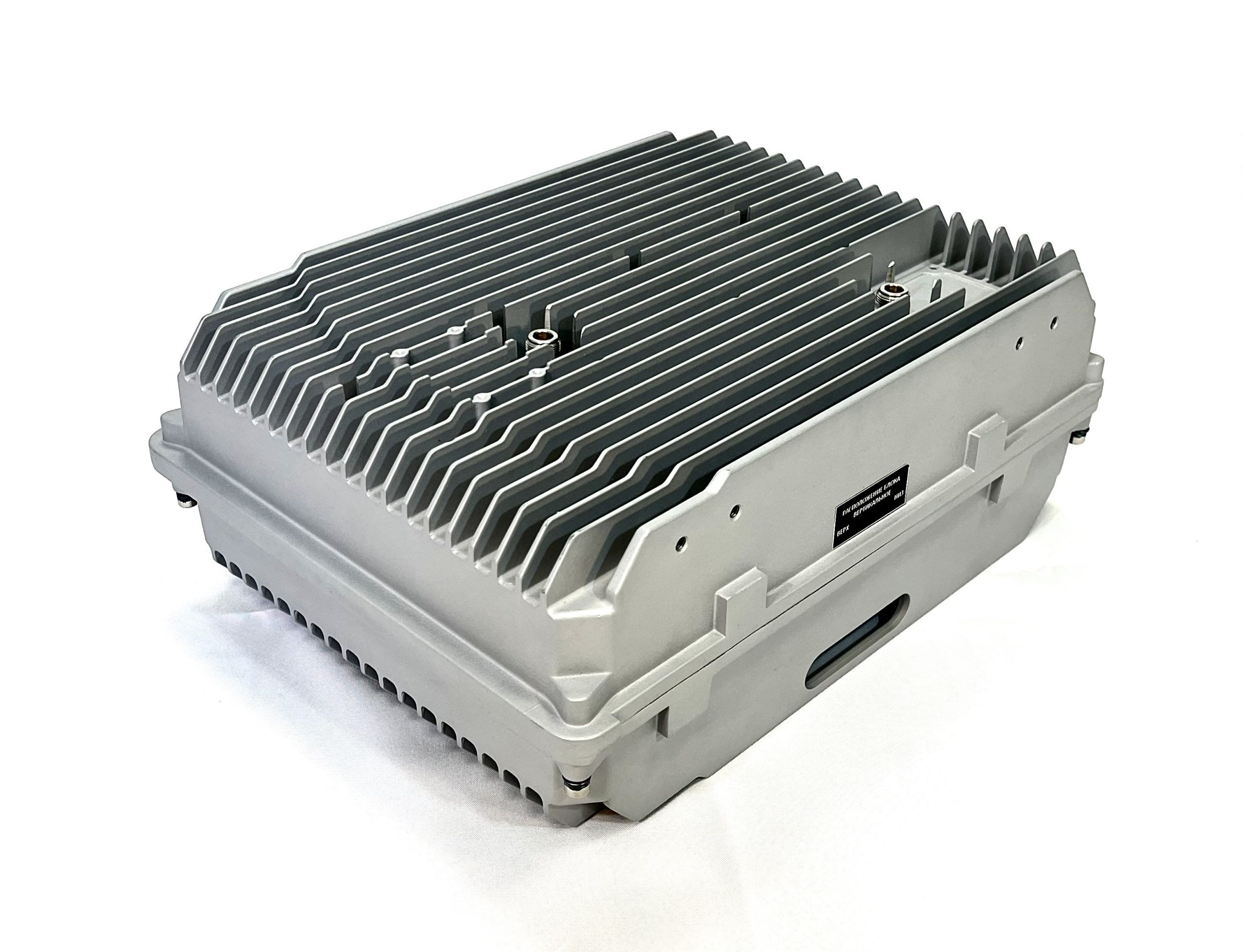

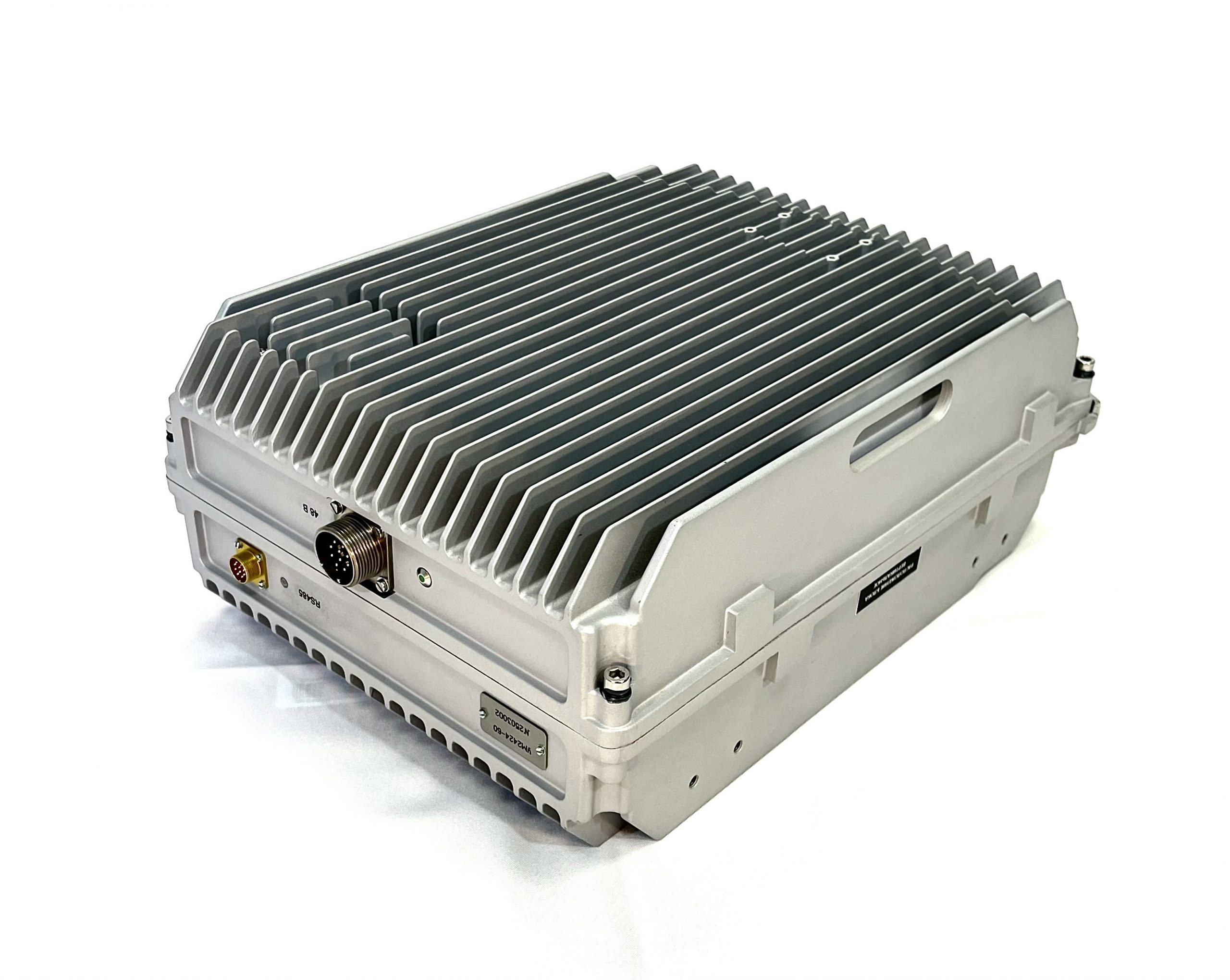

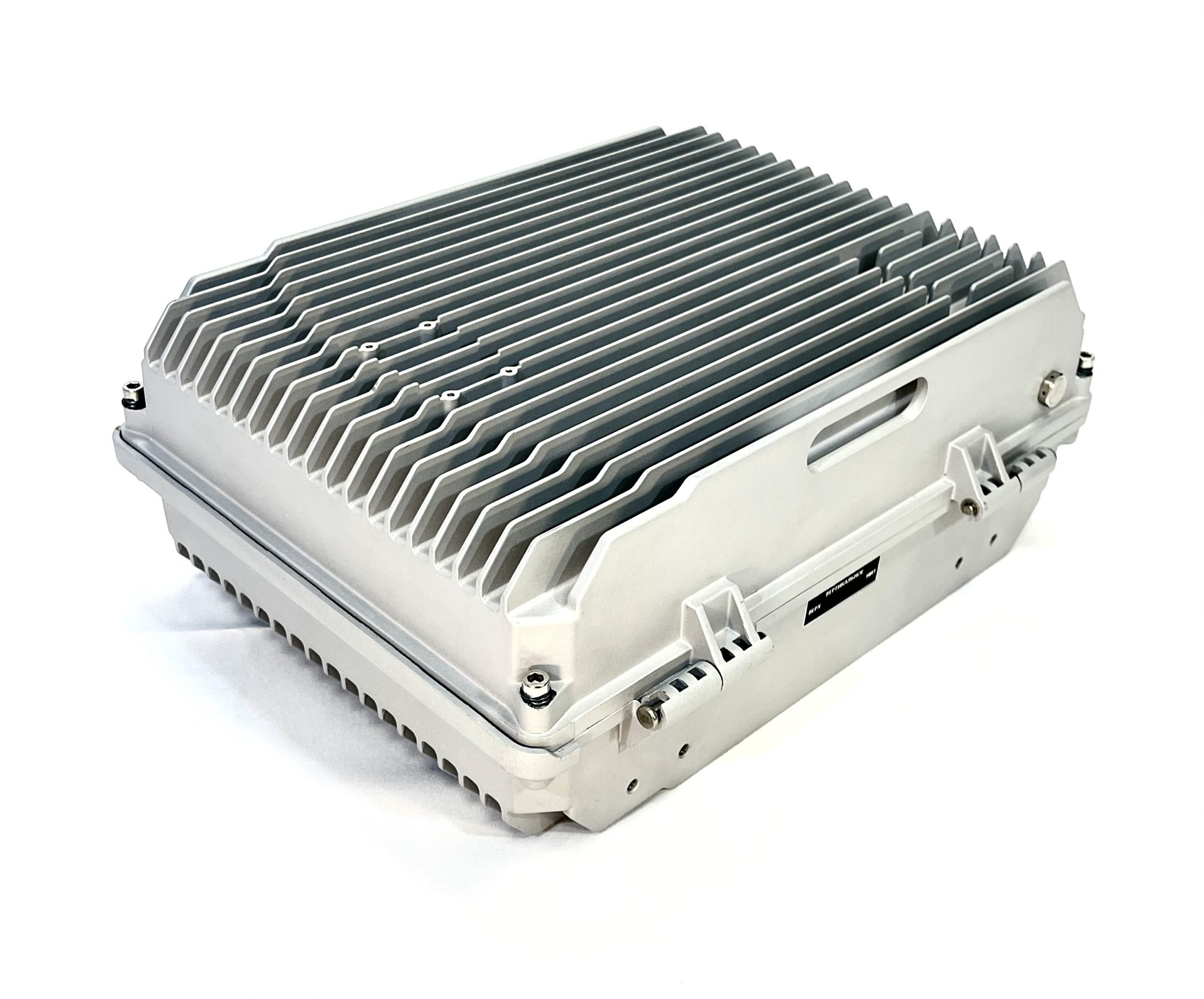

Конструкция усилителя мощности реализована во влагозащищенном корпусе внешнего исполнения, степень защиты IP65 ГОСТ 14254-96. Питание изделия осуществляется от источника постоянного тока напряжением 48 В поступающего на герметичный соединитель 2РМГД 24Б10Ш5Е2Б. Светодиод, расположенный в области разъема «48 В», отображает состояния вторичного источника питания усилителя мощности. СВЧ-сигнал S-диапазона подается на разъем N-типа блока усилителя мощности. Усиленный СВЧ-сигнал поступает на выходной разъем N-типа. Выход блока усилителя мощности имеет встроенную защиту от режима ХХ и КЗ. Обмен сигналами управления и телеметрии осуществляется через разъем РСГ10ТВ по интерфейсу RS485 modbus. Светодиод, расположенный в области разъема «RS485», отображает состояния усилителя мощности: — Зеленый — блок выключен, поступает напряжение питания; — Красный (слабый) — блок включен, выходная мощность менее 1 Вт; — Красный (средний) — блок включен, выходная мощность от 1 до 30 Вт; — Красный (яркий) — блок включен, выходная мощность более 30 Вт; — Оранжевый (мерцает) — авария. Масса УМ2424-60 — 12 кг.

Условия поставки: под заказ — 16 недель с момента авансирования.
